COD: SS/HH/00005 Convertitori  HEIDENHAIN   Tag:

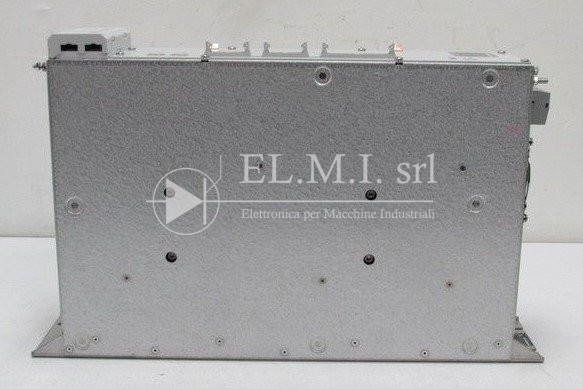

HEIDENHAIN UM 121BD (HEIDENHAIN UM121BD)

Il Catalogo Elmi Elettronica propone  Azionamento 2 x 15A HEIDENHAIN UM 121BD proposto da  HEIDENHAIN nel catalogo  CONVERTITORI

L’ampia gamma di prodotti offre soluzioni per qualsiasi applicazione in cui siano richiesti massima accuratezza, affidabile ripetibilità, sicura gestione dei processi, elevata dinamica meccanica, semplice uso e naturalmente massima efficienza.
Alta qualità superficiale, elevata accuratezza del profilo del pezzo prodotto e ridotti tempi di lavorazione: ecco i requisiti fondamentali che solo un sistema di controllo digitale consente di realizzare. HEIDENHAIN offre per applicazioni di questo tipo controlli numerici con regolazione di velocità integrata.
In funzione del tipo di macchina sono disponibili inverter compatti o modulari. Gli inverter compatti contengono l’elettronica di potenza per un massimo di 2 assi, 3 assi o 4 assi più mandrino con potenza fi no a 15 kW. Per gli inverter modulari sono invece disponibili diversi moduli di potenza per assi e mandrini nonché unità di alimentazione da 22 kW a 125 kW. Gli inverter modulari sono adatti per macchine con un massimo di 13 assi più mandrino con potenza fino a 40 kW.
Da collegare agli inverter, HEIDENHAIN offre motori asse da 0,4 Nm a 120 Nm e motori mandrino da 5,5 kW a 40 kW.
I prodotti Heidenhain vengono utilizzati principalmente su macchine utensili di alta precisione, in impianti per la produzione e il trattamento di componenti elettronici, oltre che in impianti e macchinari automatizzati. Inoltre, forniamo i nostri prodotti anche ai costruttori di ascensori e di sistemi medicali.

Richiedi informazioni su questo prodotto

Descrizione

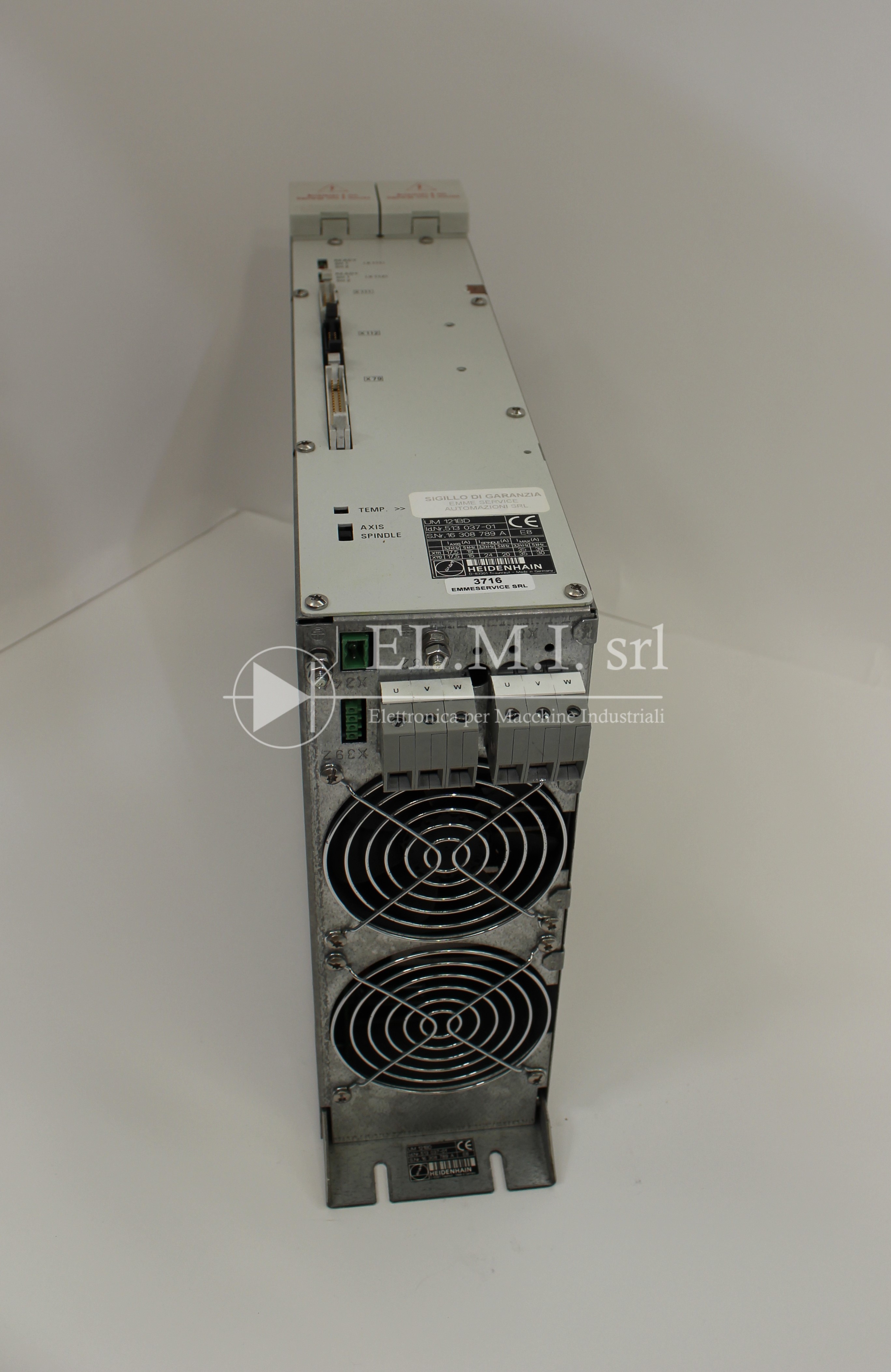

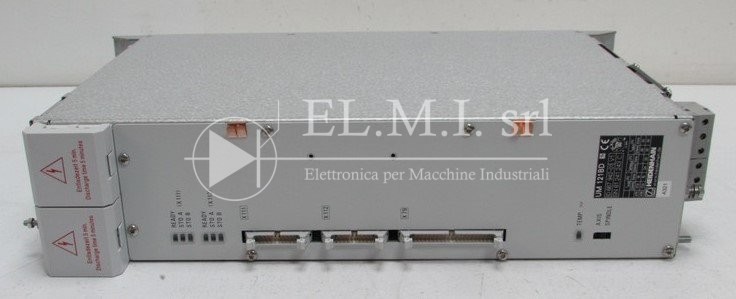

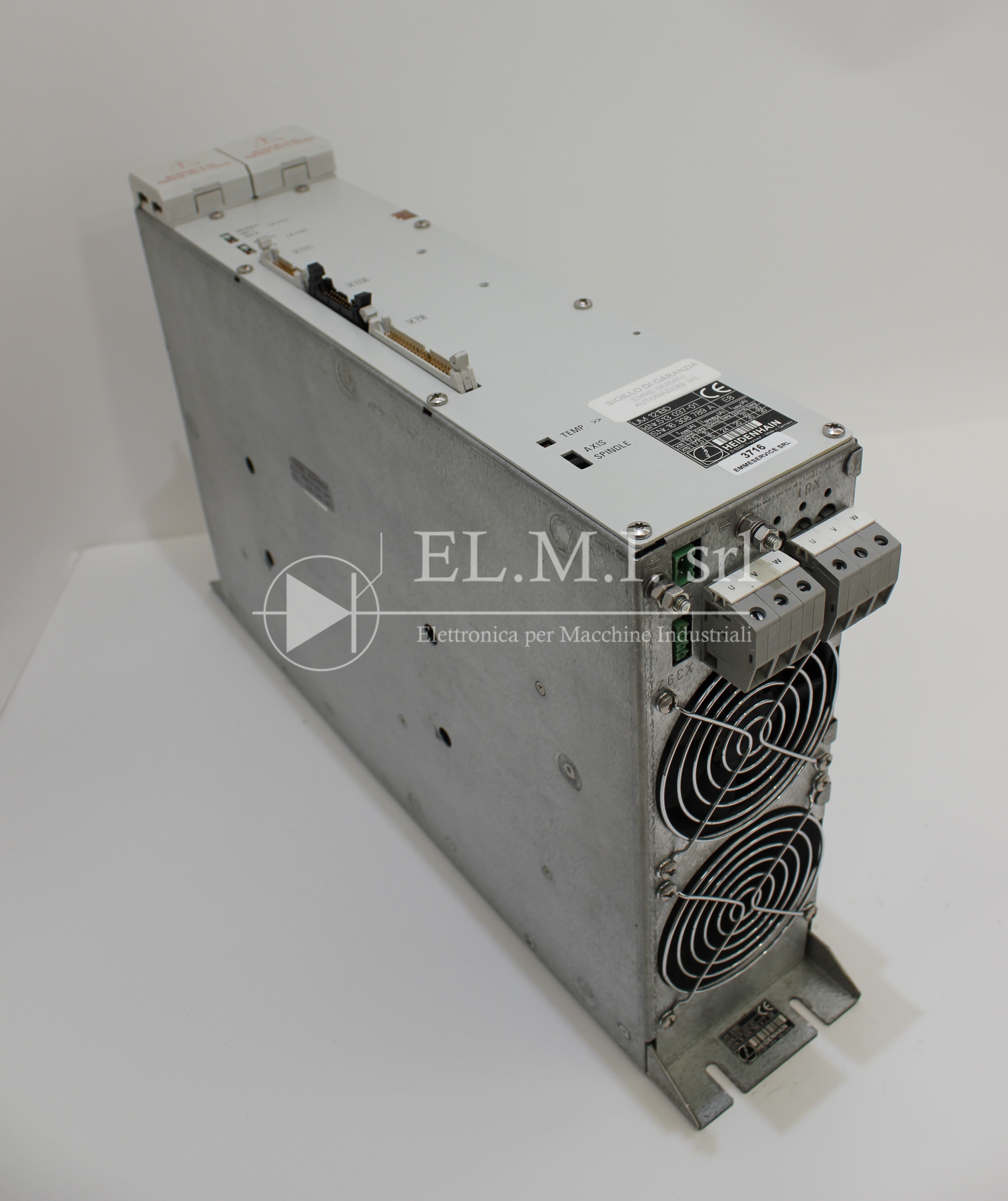

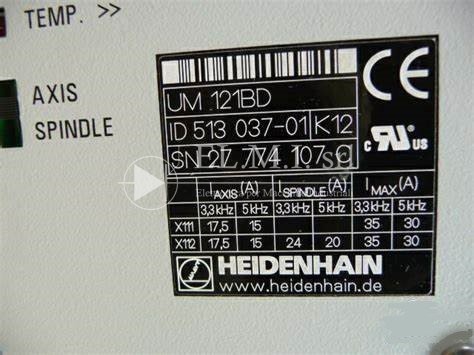

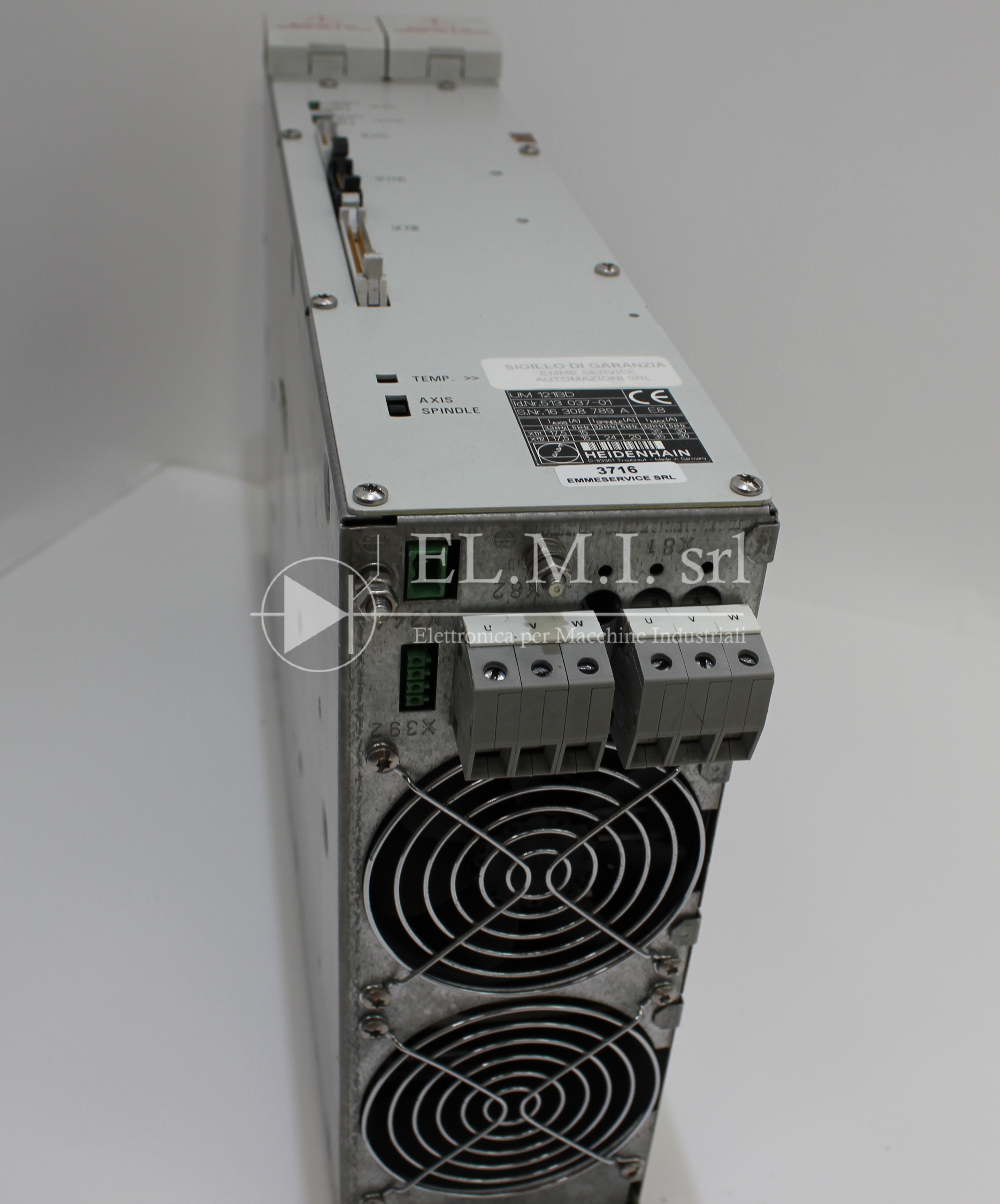

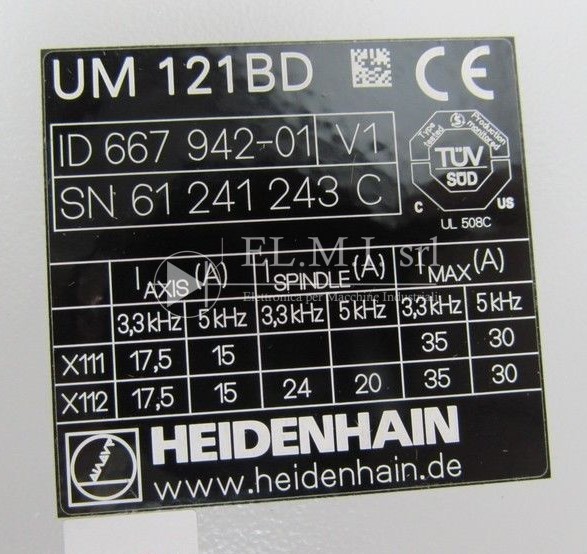

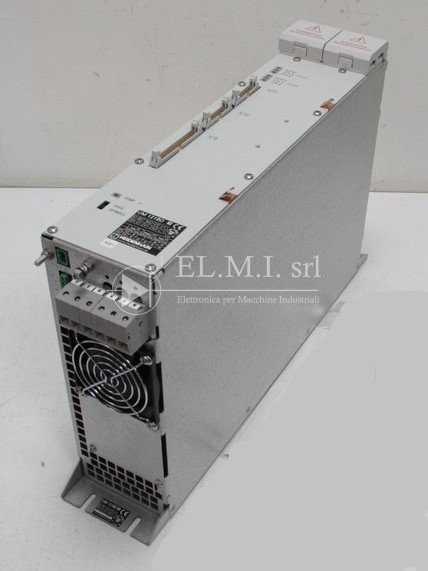

HEIDENHAIN UM 121BD – Produttore HEIDENHAIN – Numero di parte del produttore UM 121BD – 15 + 15/20 è un Inverter – Modulo di potenza per due assi o un asse e un mandrino con funzione diagnostica e targhetta elettronica – Corrente nominale 5 kHz asse 15A e asse 15A o mandrino 20A – Max. – Corrente a 5kHz 30A –  raffreddamento interno – con connessione Freni di tenuta della connessione – Potenza nominale 140 W – valutazione attuale 25 A – Serie UM 121BD – Dimensioni 50 mm x 480 mm x 100 mm – Peso 5.5 kg – Gruppo di  prodotti Convertitore di frequenza – Area di prodotto Tecnologia di azionamento.

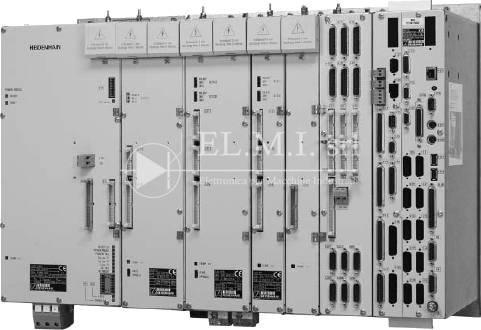

UM 1xx(B)(D) Power Modules. I moduli di potenza differiscono nel numero di assi e le correnti massime consentite. Loro possono essere combinati a caso. I segnali PWM sono trasferiti dal controllo tramite cavi a nastro 20 linee esterne. Inverter modulari Moduli di potenza – Moduli di potenza I moduli di potenza nel sistema devono essere disposti in modo tale che i moduli “pesanti” siano montati a sinistra e i moduli “leggeri” siano a destra di questi.
La potenza totale di tutti i motori collegati non deve superare la potenza nominale dell’alimentatore.
I moduli UM 1xx D sono dotati di etichette ID elettroniche. Ciò consente funzioni diagnostiche avanzate.


Riferimenti Prodotto: HEIDENHAIN UM 121BD (HEIDENHAIN UM121BD)
