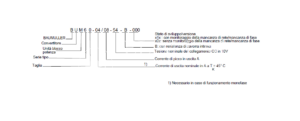

BAUMULLER BUM60-04/08-54-B-000 (BAUMULLER BUM60040854B000)

Il Catalogo Elmi Elettronica propone AZIONAMENTO POTENZA 4-8 AMPERE BAUMULLER BUM60-04/08-54-B000 proposto da BAUMULLER nel catalogo CONVERTITORI

L’unità di potenza singola BUM 60 e il modulo di potenza BUS 60 completano il sistema modulare Baumüller nella fascia di potenza media.
Le schede controller V plug-in dovrebbero essere utilizzate per il controllo a circuito chiuso. È possibile utilizzare tutte le combinazioni di controller V fino a tre livelli di circuito stampato.
L’unità di potenza singola BUM 60 è composta dal convertitore di corrente di alimentazione lato rete e dall’invertitore lato motore.
Il modulo di potenza BUS 60 è composto esclusivamente dall’inverter lato motore. L’alimentazione viene collegata tramite il circuito intermedio.
Il regolatore è montato come scheda a innesto.
L’intera unità BUM 60 è composta da tre parti: convertitore di corrente di alimentazione sul lato rete, inverter lato motore e scheda di controllo.
Il convertitore della corrente di alimentazione è un raddrizzatore B6 non controllabile con scarico del carico della corrente di avviamento e circuito di zavorra.
A causa della capacità del circuito intermedio senza riduzione del carico della corrente di avviamento, un’accensione diretta dell’apparecchio porterebbe ad un livello di corrente impulsiva inammissibilmente elevato. Per evitare questa corrente impulsiva, la corrente di avviamento è limitata da un resistore.
In alcune modalità di funzionamento fornisce l’energia del motore all’unità. Questa energia viene immagazzinata e porta ad una tensione del circuito intermedio più elevata. Per evitare di raggiungere la soglia di spegnimento per sovratensione, l’energia di feedback viene trasformata in calore in un resistore di zavorra interno o esterno.
L’inverter lato motore comprende l’unità di potenza IGBT e i relativi rilevatori. I rilevatori forniscono da un lato segnali di misura e dall’altro le possibilità di autoprotezione dell’elettronica di potenza.
Il controllo dell’inverter è gestito dal controller.
Il modulo di potenza BUS 60 non include il convertitore di corrente di alimentazione delle parti con scarico del carico di avviamento e circuito di zavorra. L’unità è composta esclusivamente dall’inverter lato motore e dal connettore di controllo.
Con questo modulo di potenza è possibile realizzare, in collegamento con unità contenenti convertitori della corrente di alimentazione, sistemi multiasse che consentono il trasferimento di potenza tramite il circuito intermedio.
